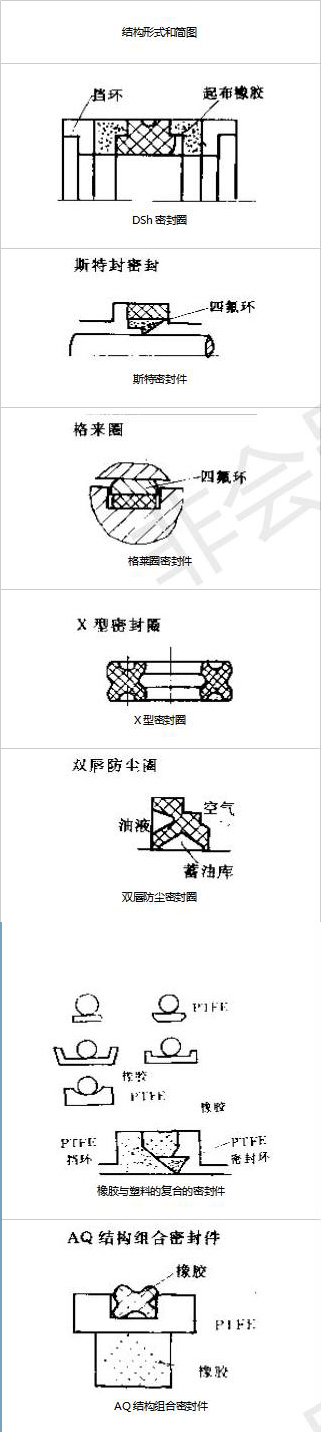

結構形式和簡圖

結構型式特點

結構形式用途

密封唇靈敏度高，摩擦阻力很小，結構緊湊

適用于行程長、壓力高、工作條件較苛刻的油缸密封

把O形圈的最大壓力直接傳到非對稱的四氟乙烯環接觸密封的高壓端

適用于活塞桿上串聯使用，不會產生背壓而造成泄漏

較一般YX形密封件壽命高5-10倍，耐壓40兆帕，耐溫-260至260攝氏度

適用于高速、高壓、高溫條件的密封

密封接觸點多，壓縮變形最小，凹槽內可蓄油自潤滑，摩擦力小，發熱小，抗扭轉損傷能力強

廣泛代替o型密封圈作可靠密封圈

靠空氣端成直角，可有效阻止大氣中塵污進入，靠油液端成純角和兩唇間銳楔角組成三角蓄油庫，在返程中抽回蓄油庫中的泄漏油

能有效地防止塵污侵入

由不同截面形狀的四氟乙烯環和一個o圈組成的復合密封

適用于高溫、高速的工作條件，能滿足長壽命和低摩擦的要求，用于雙向作用的復合密封件

由兩個塑料圈和一個橡膠密封圈組合

適用于高壓力的液壓往復運動密封件

由一個X形圈、一個凹形滑環再加一個矩形或o形圈組成。高壓時靠矩形圈作用在滑環上的預應力和密封介質壓力，使凹形滑環與軸緊密接觸來密封件

適用于液體和氣體需要隔離的地方，如蓄能器上
